O型圈/包氟O型圈/星型圈/Y型3

發布日期：2012-05-30 16:51:08　作者：眾高密封科技


O型圈/星型圈工作壓力/變形量之關系
Relationship between Working Pressure and Distortion Allowance of O Ring/X Ring

硬度（SHORE A）
硬度（IRHD）
使用范圍 The scope of use
40+/-5
-
低壓情況下須高度密封條件下使用
Use in low-pressure conditions must be high degree of sealing
50+/-5
-
60+/-5
63+/-5
70+/-5
73+/-5
一般情況下之密封 In general conditions
80+/-5
83+/-5
高壓情況下之密封 In high pressure conditions
90+/-5
92+/-5



O型圈硬度/工作壓力之關系
Relationship between Hardness and Working Pressure of O Ring


線徑(MM)

間隙公差(MM)

壓力(KG/CM²)
硬度

SHOREA

35
KG/CM²

70
KG/CM²

105
KG/CM²

140
KG/CM²

175
KG/CM²

210
KG/CM²

350
CK/CM²

1.78
70
0.15
0.10
0.05
-
-
-
-
80
0.20
0.15
0.10
0.05
0.03
-
-
90
0.25
0.20
0.13
0.10
0.08
0.05
0.03

2.62
70
0.18
0.13
0.08
-
-
-
-
80
0.25
0.18
0.13
0.08
0.04
-
-
90
0.30
0.25
0.18
0.13
0.10
0.08
0.04

3.53
70
0.20
0.15
0.10
-
-
-
-
80
0.30
0.20
0.15
0.10
0.05
-
-
90
0.40
0.30
0.20
0.15
0.13
0.10
0.05

5.34
70
0.25
0.18
0.13
-
-
-
-
80
0.35
0.25
0.18
0.13
0.06


90
0.45
0.35
0.25
0.18
0.15
0.13
0.06

7.00
70
0.30
0.20
0.15
-
-
-
-
80
0.40
0.30
0.20
0.15
0.07
-
-
90
0.50
0.40
0.30
0.20
0.18
0.15
0.07

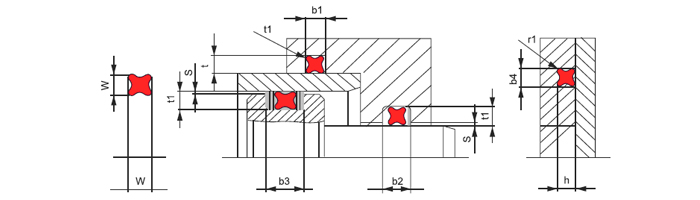

星型圈部分
星型圈硬度/工作壓力之關系
Relationship between Hardness and Working Pressure of X Ring

厚度
徑向壓縮量
溝槽尺寸
圓角半徑
徑向間隔
動密封
靜密封
溝槽深度
溝槽寬度
W
最大
最大
動密封
靜密封
b1,b4+0.2
b2+0.2
b2+0.2
r1
S最大值
最小
最小
t1+0.05
t/h+0.05
1.02
0.300
0.350
0.80
0.75
1.20
-
-
0.10
0.03
0.115
0.165
1.27
0.330
0.430
1.00
0.90
1.40
-
-
0.10
0.03
0.145
0.245
1.52
0.350
0.450
1.25
1.15
1.70
-
-
0.22
0.04
0.165
0.265
1.78
0.360
0.460
1.50
1.40
2.00
3.40
4.80
0.22
0.05
0.175
0.275
2.62
0.400
0.450
2.30
2.25
3.00
4.40
5.80
0.30
0.08
0.215
0.265
3.53
0.430
0.530
3.20
3.10
4.00
5.40
6.80
0.40
0.08
0.205
0.305
5.33
0.560
0.710
4.90
4.75
6.00
7.70
9.40
0.40
0.10
0.250
0.400
7.00
0.700
0.950
6.40
6.20
8.00
10.50
13.00
0.60
0.10
0.350
0.600
